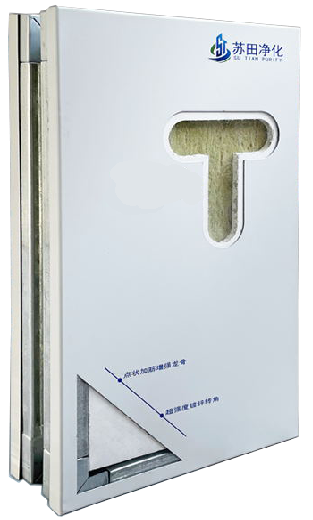

Como instalar painéis de parede para salas limpas sem deixar espaços?

1. Quando um pequeno espaço quase interrompe uma linha de produção

Em ambientes controlados, até mesmo brechas microscópicas na envoltória do edifício podem comprometer rigorosos padrões de limpeza. Em uma unidade de embalagem farmacêutica, uma zona da classe ISO 7 apresentava desvio contínuo para a classe ISO 8, apesar da instalação recente de filtros HEPA, protocolos estritos de vestimenta e cascata constante de pressão.

Um teste com lápis de fumaça revelou, por fim, tênues filetes de ar sendo sugados diretamente pelas juntas dos painéis. Microfissuras ocultas atrás dos acabamentos verticais haviam transformado as paredes em um caminho ativo para ar não filtrado.

Esse cenário destaca uma regra fundamental do controle de contaminação: até mesmo sistemas avançados de CVC não conseguem compensar uma envoltória edificada não vedada. Conseguir um sistema de parede isento de lacunas é essencial para separar zonas de sala limpa de áreas circundantes não condicionadas.

2. Compreendendo por que as lacunas se formam desde o início

Prevenir lacunas nas juntas exige identificar e mitigar suas causas estruturais principais:

• Irregularidade do piso: Pisos de concreto executados dentro das tolerâncias-padrão (por exemplo, 5 mm) fazem com que painéis rígidos balancem, a menos que sejam nivelados com perfis de base ajustáveis.

• Expansão Térmica: Flutuações de temperatura durante a construção provocam expansão ou contração dos materiais dos painéis, gerando fissuras microscópicas ao longo das juntas verticais, caso não sejam devidamente acomodadas.

• Sequência incorreta de junção: Apertar prematuramente as juntas de canto leva a um desalinhamento cumulativo, resultando em lacunas em forma de cunha que selantes úmidos não conseguem preencher de forma confiável.

Uma lacuna de junta de apenas 0,2 mm pode aumentar a infiltração local de partículas em uma ordem de grandeza em salas limpas sob pressão negativa.

3. Tecnologia de Junta para Envelopes Sem Lacunas

Para evitar modos de falha estrutural, a engenharia de precisão baseia-se em mecanismos mecânicos de união, em vez de selantes aplicados superficialmente.

Componentes Principais das Juntas Avançadas para Salas Limpas:

• Sistemas Integrados de Bloqueio por Came: Puxam painéis adjacentes com torque preciso e mensurável.

• Juntas de EPDM Coextrudadas: Integradas na fábrica aos perfis de alumínio, comprimindo-se de forma uniforme em aproximadamente 30 %, formando uma junta contínua estanque ao ar que absorve movimentos térmicos.

• Perfis Autoalinháveis do Tipo Língua e Ranura: Garantir superfícies interiores niveladas, sem degraus, eliminando reentrâncias onde a umidade, o mofo ou as bactérias possam se acumular.

Em comparação com juntas tradicionais seladas com selante úmido, juntas com vedação mecânica por compressão mantêm a integridade da vedação ao longo de milhares de ciclos de pressão e oferecem limpeza superior.

4. Sequência Padrão de Instalação

Obter resultados previsíveis e estanques exige uma metodologia de instalação disciplinada e passo a passo:

1. Mapeamento do Subpiso: Utilizar níveis a laser em toda a área para identificar os pontos mais altos e mais baixos antes da colocação dos painéis.

2. Alinhamento do Canal Base: Utilizar calços e fixar firmemente o canal base para garantir uma fundação perfeitamente plana.

3. Montagem a Partir dos Cantos: Instalar primeiro os painéis dos cantos e fixá-los de forma solta, avançando em ambas as direções a partir dos cantos para absorver pequenas tolerâncias de alinhamento em direção ao centro.

4. Aperto Calibrado de Torque: Aplicar uma chave de torque ajustada aos valores especificados (por exemplo, 10 Nm) em todos os travamentos excêntricos para obter compressão uniforme da junta.

5. Verificação de Desempenho e Conformidade Regulatória

Documentar a estanqueidade do envelope exige protocolos padronizados de ensaio para verificar desempenho sem vazamentos:

• Inspecção visual: Realizado sob luz rasante para identificar irregularidades superficiais ou desalinhamentos.

• Ensaio de Integridade com Lápis de Fumaça: Aplicado diretamente ao longo de todas as juntas, conexões e acabamentos perimetrais para detectar movimento de ar.

• Ensaio de Queda de Pressão: Executado conforme ISO 14644-3 para verificar a integridade total da vedação da sala.

Alinhamento regulatório
